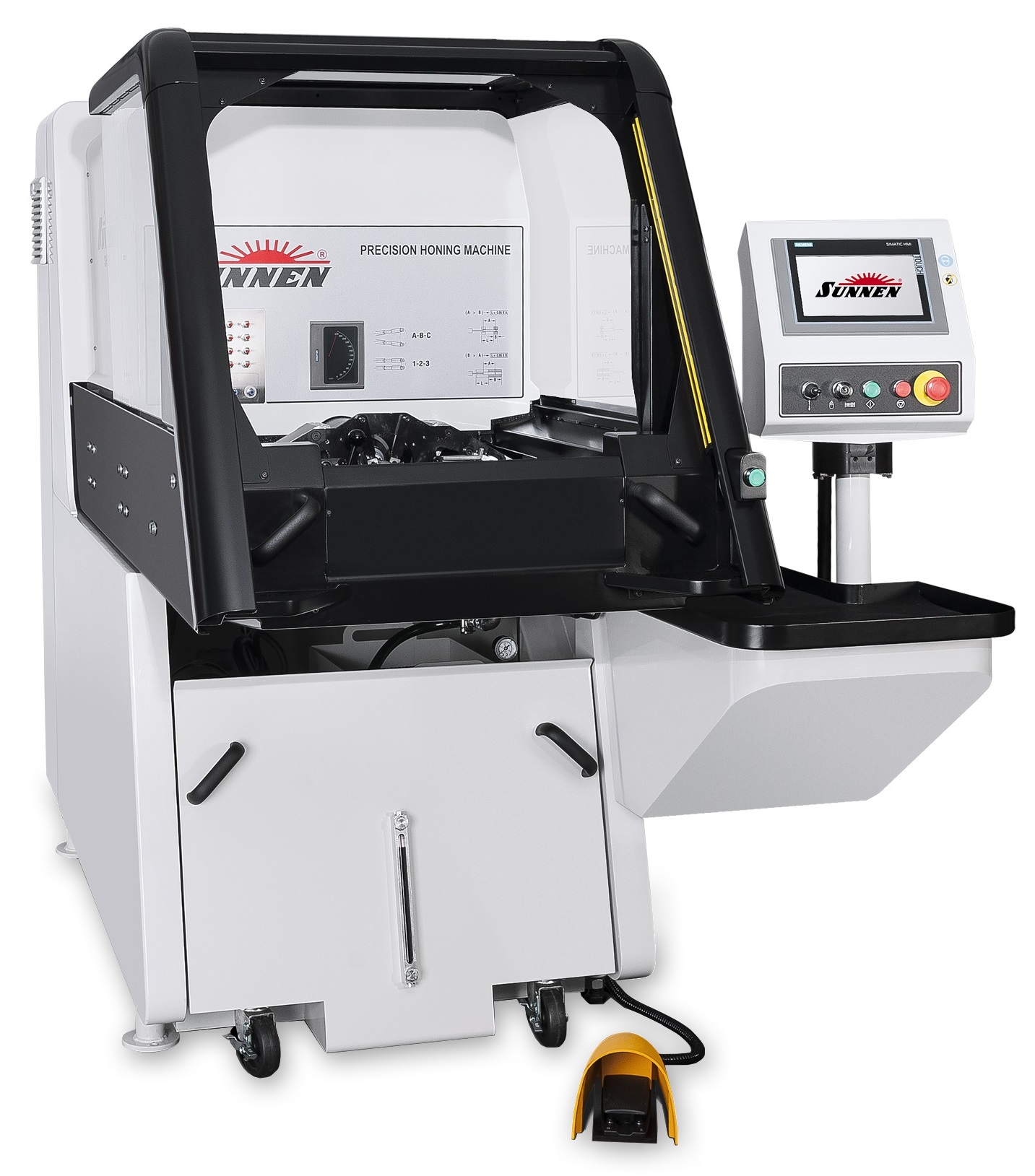

Catálogo - Bruñidora SUNNEN SH-6000


Bruñidora para series medias o altas con sistema de expansión más potente.


La máquina SUNNEN SH-6000 de rectificado cruzado está construida para alcanzar una precisión extrema en el bruñido

La bruñidora horizontal SUNNEN SH-6000 es el resultado de un proceso de desarrollo de dos años, está diseñada para mejorar la productividad del operador y aumentar la fiabilidad.

Tiene un nuevo sistema de alimentación de herramientas servo lineal con un 30 por ciento más de fuerza para mejorar el rendimiento.

La nueva máquina de rectificado cruzado SH-6000 de Sunnen se basa en la herencia de 25 años de éxitos en máquinas de bruñido de precisión de las series CGM y KGM. La SH-6000 lleva el bruñido de precisión al siguiente nivel. El diseño de esta máquina de bruñido hace que sea fácil de configurar y de operar, con más funciones, más capacidad y mayor confiabilidad. Las características incluyen:

Características:

  • Control por PLC de Siemens con soporte global que proporciona una interfaz intuitiva y fácil de usar. Se puede acceder a todos los ajustes de la máquina a través de la gran pantalla táctil de 225 mm.
  • Las configuraciones se pueden guardar y recuperar. No necesita mantener hojas de configuración impresas para cada parte.
  • Nuevo servo husillo a bolas robusto (25 mm) de Bosch Rexroth para el movimiento del carro, que asegura posicionamiento preciso y rendimiento constante.
  • Nuevo carro más ancho que cuenta con una placa intercambiable para montaje de utillajes (estándar), acepta todos los utillajes del catálogo actual. Para utillajes a medida, pueden utilizarse varias placas. El control de líneas neumáticas para utillaje es estándar. Capaz de bruñir con las tolerancias más estrictas, con un diámetro constante y un control preciso hasta 0,00025 mm.
  • Utiliza abrasivo de diamante para un máximo rendimiento.
  • Están disponibles modelos de alta velocidad y alto par.
  • Husillo recto estándar con conexión directa a herramientas CGT.
  • Sistema de alimentación de herramientas servo lineal con un 30 por ciento más de fuerza para un mayor rendimiento.
  • El nuevo indicador de bruñido digital se puede configurar fácilmente con solo tocar un botón.
  • Zona de trabajo amplia y ergonómica.
  • Armario eléctrico de gran capacidad situado en la parte trasera. También puede pedirse montado en el lateral derecho o izquierdo para adaptarse a las limitaciones de espacio.
  • Nuevo pedal totalmente eléctrico para el inicio del ciclo y el ajuste de las herramientas.
  • Protecciones según norma CE como equipo estándar. Cubiertas laterales fáciles de montar y deslizables para permitir el acceso durante la preparación. Sistema completo de seguridad de última generación con cubiertas con interbloqueos, barrera luminosa y PLC separado con modo de limitación de velocidades de seguridad.
  • Nuevo tanque de aceite de fácil mantenimiento es casi un 60 por ciento más grande que los modelos de máquinas anteriores con una capacidad de 208 l y está equipado con un cartucho filtrante PF, un separador magnético, tuberías de desconexión rápida y un indicador de nivel. La bomba de gran capacidad ofrece el doble de caudal. El tanque está montado sobre ruedas y se extrae frontalmente.

Bruñidora para series medias o altas con sistema de expansión más potente.

DETALLES QUE MARCAN LA DIFERENCIA:

  • Placa porta utillaje estándar fácil de cambiar (permite montar todos los utillajes estándar). Pueden pedirse placas adicionales para un cambio rápido de utillaje cuando se cambie de una pieza a otra.
  • Robusto servo husillo del carro a bolas (25 mm) que asegura un posicionamiento preciso y unas prestaciones constantes.
  • Área de trabajo ergonómica aumentada: 90 mm más ancha.
  • Capaz de afilar hasta las tolerancias más ajustadas en la industria con un control de tamaño de orificio consistente y preciso de 0,00025 mm.
  • Utiliza herramientas abrasivas chapadas en diamante o metalizadas para un máximo rendimiento.
  • Disponible tanto en modelos de alta velocidad como de alto torque.
  • Husillo estándar con conexión directa de herramientas CGT para cambio rápido.
  • Pedal eléctrico para los mandriles de configuración y de ajuste.
  • Tanque de refrigerante es 70% más grande que los modelos anteriores:208 l.

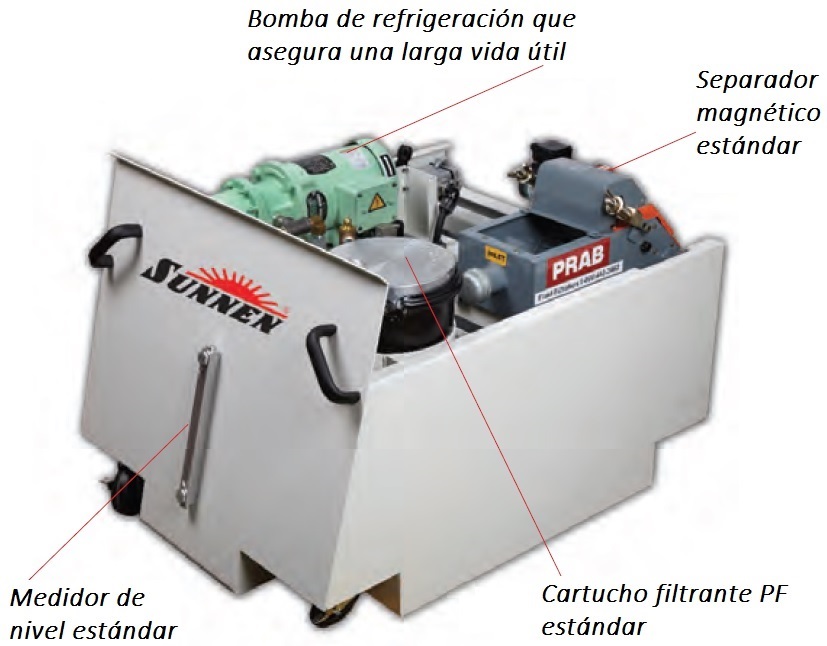

DEPÓSITO DE ACEITE:

El depósito de aceite de la SH-6000 es fácil de mover y fácil de mantener. Entre otros contiene:

• Bomba de aceite robusta y de larga duración.
• Separador magnético estándar.
• Visor de nivel estándar.
• Cartucho filtrante PF estándar.

Aplicaciones


Especificaciones técnicas

  • Gama de diámetro interior: 1,5–165 mm
  • Longitud de carrera: 6 – 392 mm
  • Velocidades del husillo: 200 – 3700 (ajustable en finos incrementos)
  • Velocidades del carro: 10 a 550 carreras por minuto
  • Motor del husillo: 3,8 kW
  • Motor del carro: 2,5 kW
  • Motor de la bomba: 0,37 kW
  • Bomba de refrigeración: 11,2 litros/minuto
  • Capacidad del refrigerante: 208 litros
  • Peso de la máquina: 1.130 kg. Incluido depósito de aceite
  • Conexión: 400/50/3
  • Presión Neumática: 5,5 Bar
