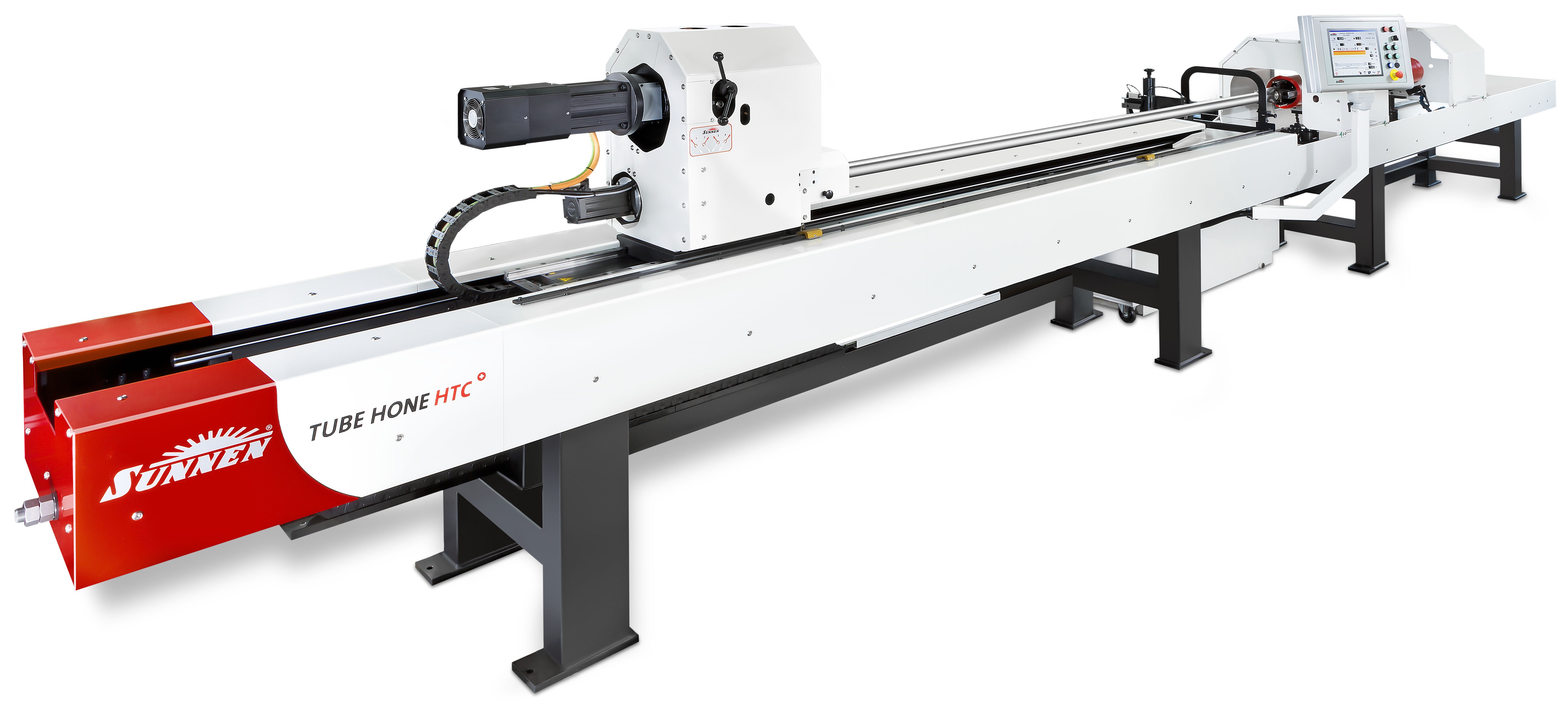

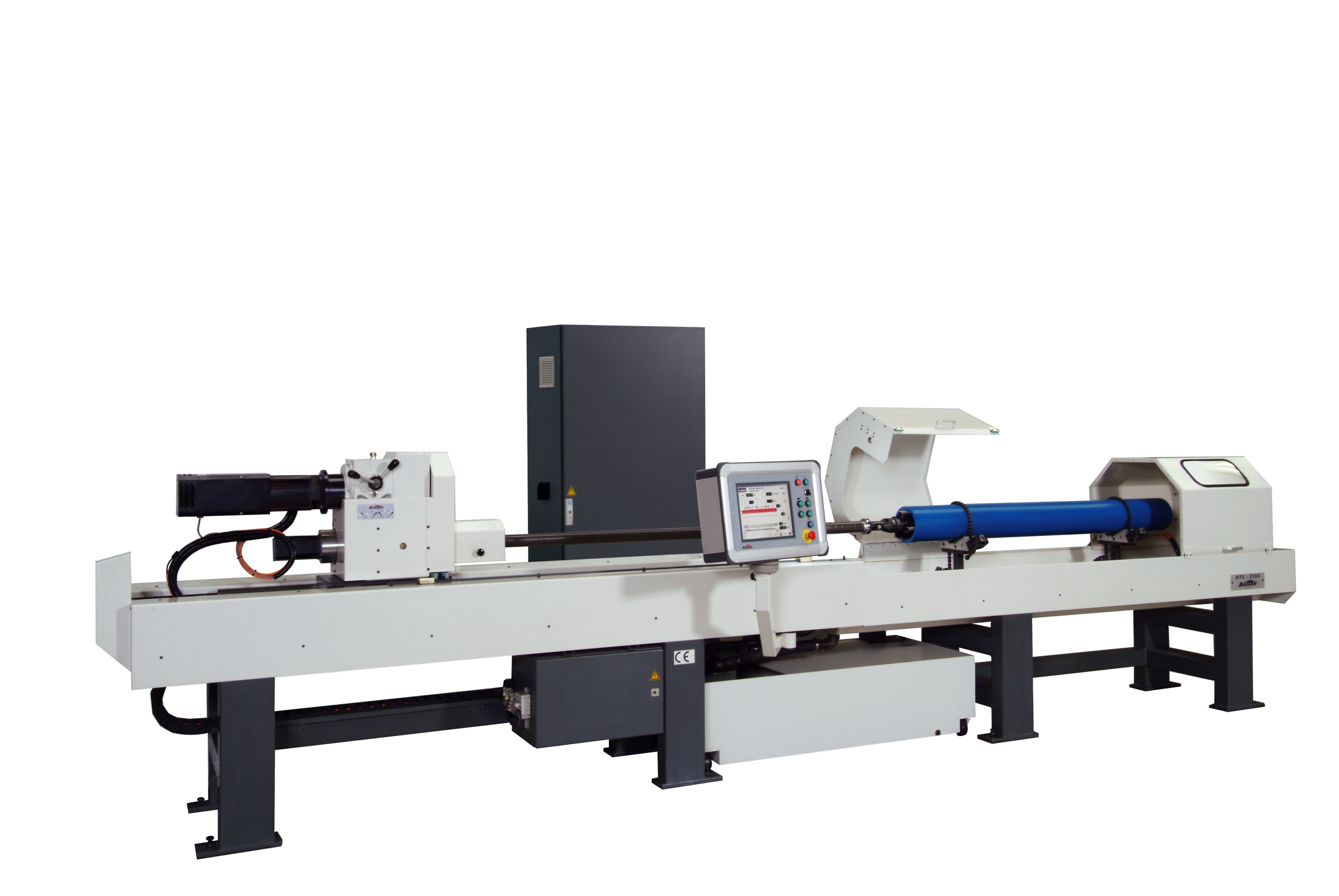

Bruñidora de tubos SUNNEN HTC

Catálogo - Bruñidora de tubos SUNNEN HTC


Sistema de bruñido diseñado para gran volumen de producción


Sistema adecuado para cilindros hidráulicos, cilindros de extrusión, cilindros de cristal, ejes ferroviarios, camisas de motor, compresores y componentes de aeronáutica, piezas médicas o cualquier otra pieza larga de diámetro pequeño.

La serie SUNNEN HTC-W es el resultado de 30 años de experiencia en el diseño y fabricación de bruñidoras de tubos, integrando las necesidades de clientes de todo el mundo.
La mayoría de los sistemas son construidos a medida y tienen suficiente potencia y sensibilidad para bruñir diámetros desde 25 mm hasta 1.000 mm.
El arranque de material viene dado por un servo motor de 7.0 kW y una caja reductora de 4 velocidades. Esta configuración asegura potencia óptima en todo el rango de diámetro y arranques de hasta 900 cm cúbicos/hora. Junto con las herramientas, abrasivos y aceite Sunnen, el sistema HTC-W trabaja al máximo de sus prestaciones y es capaz de satisfacer cualquier demanda de producción.

Con múltiples accesorios opcionales: Unidad de filtrado, soporte de herramienta automático, función de herramientas doble etapa (desbaste+acabado), función de bruñido cónico, etc. Pueden fabricarse aplicaciones especiales a demanda.

Características:

  • Garantizamos el coste por pieza más bajo gracias:
  • Corrección automática de geometría. El sistema detecta las zonas cerradas y corrige la geometría insistiendo en ellas con las carreras cortas necesarias sin intervención del operario.
  • Fácil programación. Todos los parámetros pueden grabarse y/o modificarse en marcha. El sistema recomienda herramienta, revoluciones y otros parámetros. Un nuevo programa puede crearse en 2 minutos.
  • Protección de rotura de herramienta. El control 100 % expande o recoge las piedras para aumentar el arranque y proteger la herramienta automáticamente. LA HTC puede estar equipada con utillajes variados, desde opciones standard a soluciones de acuerdo a las necesidades del cliente.
  • La versatilidad del sistema HTC-W. Para cualquier trabajo o material, cumple con las especificaciones de cualquier tipo de industria.
  • El rápido recorrido del carro facilita la medición e inspección del orificio, así como el cambio de abrasivos y piezas de trabajo.
  • Ahorro de tiempo. Para garantizar un tiempo de preparación rápido, existe una función de retracción y expansión rápida del cabezal de pulido, que se opera desde el panel de control.
  • El HTC Control monitorea la presión de alimentación y la carga del husillo para permitir la máxima protección contra la sobrecarga de las herramientas.
  • Sistema de bruñido diseñado para gran volumen de producción

    • Amplio rango de diámetro con arranques de 900 cm cúbicos/hora
    • Corrección automática de geometría del orificio

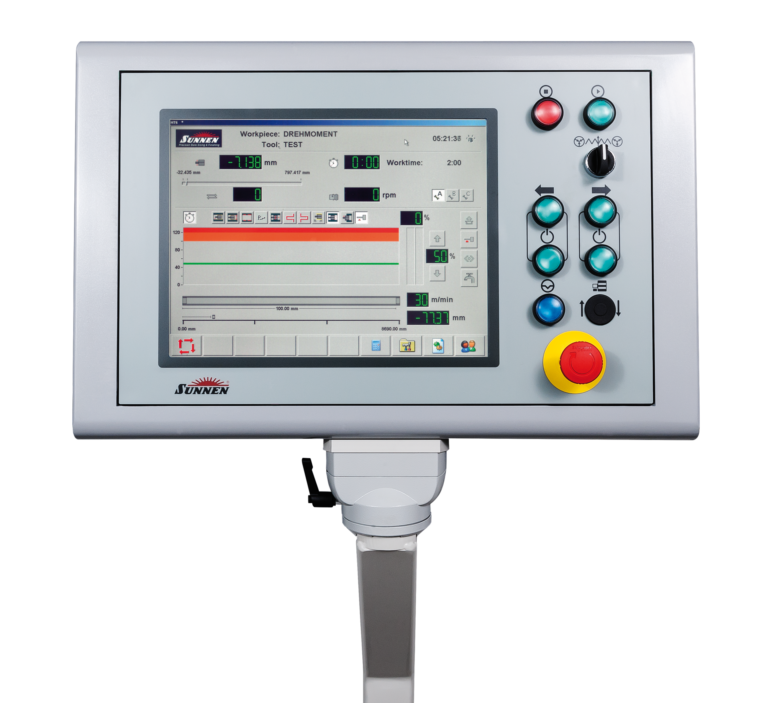

    • El control de 3 ejes dirige la posición del carro, su velocidad, la expansión de las piedras, la velocidad de giro y la presión de corte, garantizando las condiciones más favorables para obtener precisión y geometría
    • Repetibilidad en la posición del carro 0,1 mm durante el funcionamiento, independientemente de la velocidad
    • Velocidad del carro variable
    • Sistema de fijación de medida con compensación de desgaste de abrasivo
    • Función de insistencia y oscilación en cualquier posición

    • Función de repasado sin carga
    • Todos los ejes son de accionamiento eléctrico
    • Bruñido directo de piezas en basto, ahorrando mandrinado fino, lento y costoso
    • 100% control de proceso con protección de herramienta contra sobrecargas
    • Carpeta de almacenaje para más de 900 programas
    • Indicador de posición y velocidad del carro digital

    Aplicaciones


    Casos de éxito

    “Rectificado Lapeado de interiores de grandes dimensiones”
    "CAF adquiere una bruñidora de cilindros SUNNEN"

    Especificaciones técnicas

    Arranque de material: hasta 900 cm cúbicos/hora
    Diámetro interior 25-1000 mm
    Diámetro exterior: 60-400 mm / opcional 350-600 mm
    Servo-motor del husillo: 7.0 kW
    Velocidad variable: 15 a 450 RPM
    Longitud máxima de recorrido: de 2.000 mm a 10.000 mm
    Longitud total: 6.200 mm a 23.200 mm


    Nuestros clientes

    CONSTRUCCION Y AUXILIAR DE FERROCARRILES (CAF)
    • CONSTRUCCION Y AUXILIAR DE FERROCARRILES (CAF) dice:
      “ Jesús de Prado, del departamento Production Engineering de CAF comenta "CAF está plenamente satisfecho con el rendimiento de la máquina y la asistencia antes de la compra y después. CAF, según su experiencia, recomienda para la operación de Bruñido la máquina de Sunnen y su proveedor en España SUNTEC . ”
